Qu'est-ce qu'un PCB de pilote de LED et comment fonctionne-t-il dans l'éclairage LED ?

Un produit d’éclairage LED est aussi fiable que le système électrique qui alimente sa source lumineuse. Derrière les LED visibles, le circuit driver gère l'entrée électrique et fournit les conditions de fonctionnement requises par le module LED. La carte de circuit imprimé supportant ce circuit doit s'adapter aux composants, aux connexions électriques, à la structure mécanique et aux exigences de fabrication définies par la conception du produit.

Une carte PCB de pilote de LED est la carte de circuit imprimé utilisée pour monter et connecter les composants électroniques d'un pilote de LED. Selon l'architecture du produit, il peut prendre en charge la conversion de puissance, la régulation du courant, les fonctions de protection ou les circuits de contrôle. Sa conception affecte le placement des composants, le routage électrique, l'accès à l'assemblage et la façon dont le pilote s'intègre dans le produit d'éclairage fini.

Pour un chef de produit PCB, la sélection ou le développement d'un PCB de pilote de LED implique plus que la simple confirmation des dimensions de la carte et de l'épaisseur du cuivre. L'équipe d'ingénierie doit définir les exigences électriques du conducteur, sélectionner une construction de carte appropriée, examiner la disposition et établir les spécifications de fabrication avant de publier la conception.

Ces décisions influencent également la façon dont le circuit imprimé du pilote fonctionne avec la carte lumineuse LED. Certains produits d'éclairage utilisent une carte pilote et une carte LED séparées, tandis que d'autres intègrent des fonctions dans un ensemble plus compact. Chaque disposition présente des exigences électriques, thermiques et mécaniques différentes.

Qu'est-ce qu'une carte PCB de pilote de LED ?

Un PCB de pilote de LED est la plate-forme physique sur laquelle les composants d'un circuit de pilote de LED sont montés et interconnectés. Il fournit des chemins conducteurs entre les composants tout en conservant l'espacement, la disposition et le support structurel requis par la conception.

Le PCB lui-même ne régule pas le courant ni ne convertit la tension. Ces fonctions sont assurées par le circuit électronique monté sur la carte. Le PCB rend le circuit physiquement réalisable en fournissant les connexions en cuivre, les zones de montage des composants et la structure d'isolation nécessaires à la conception prévue.

Un PCB de pilote de LED peut contenir des composants tels que des contrôleurs de commutation, des transistors, des diodes, des résistances, des condensateurs, des inductances et des connecteurs. L'ensemble exact de composants dépend de la topologie du pilote, des exigences d'entrée, des caractéristiques de sortie et des fonctions supplémentaires.

Par exemple, un pilote conçu pour un produit d'éclairage alimenté en courant alternatif peut nécessiter une disposition de circuit différente de celle d'un pilote alimenté par une source CC basse tension. Certains produits nécessitent des interfaces de gradation, des fonctions de communication ou des fonctionnalités de protection supplémentaires. Ces exigences influencent la sélection des composants et la disposition des PCB.

Du point de vue du développement de produits, le circuit imprimé du pilote de LED fait donc partie d'un système électrique plus vaste. Ses exigences doivent être établies parallèlement aux spécifications du pilote, aux caractéristiques du module LED et à la conception mécanique du luminaire complet.

Une carte pouvant accueillir physiquement les composants n’est pas nécessairement adaptée à la production. La disposition du circuit, les exigences d'isolation, les dégagements des composants et le processus d'assemblage doivent également être compatibles avec l'application prévue.

Comment fonctionne un circuit imprimé de pilote de LED dans l'éclairage LED ?

Le fonctionnement d'un PCB de pilote de LED dépend du circuit qui y est monté. Dans un système d'éclairage LED typique, le pilote reçoit l'énergie électrique d'une source et conditionne cette alimentation afin que la source lumineuse LED puisse fonctionner dans ses limites électriques spécifiées.

Les LED sont des appareils alimentés par le courant. Leur tension directe varie en fonction des caractéristiques de l'appareil, du courant de fonctionnement et de la température. La connexion d'un module LED directement à une source d'alimentation inadaptée peut entraîner un courant excessif ou un fonctionnement instable. Un pilote conçu de manière appropriée gère l'alimentation électrique en fonction des exigences de la charge LED.

Le processus peut être envisagé à travers plusieurs étapes fonctionnelles.

Puissance absorbée et conditionnement

Le conducteur reçoit l'énergie de la source prévue. Selon la conception, le circuit peut inclure une protection d'entrée, un filtrage, un redressement ou d'autres fonctions de conditionnement. La disposition requise dépend du fait que la source fournisse une alimentation alternative ou continue et de l'architecture électrique du pilote.

Conversion de puissance

Certains pilotes convertissent la tension entrante en une plage de tension ou de courant différente. Des convertisseurs de commutation, des circuits linéaires et d'autres topologies peuvent être utilisés en fonction de l'application. Chaque approche comporte des considérations de conception différentes concernant l'efficacité, le nombre de composants, le comportement thermique et les performances électriques.

Réglementation actuelle

Le pilote régule le courant fourni à la charge LED en fonction de la conception du circuit sélectionnée. Les pilotes à courant constant sont courants dans l'éclairage LED car ils maintiennent un courant cible sur une plage de fonctionnement définie. D'autres systèmes peuvent utiliser des alimentations à tension constante avec une régulation de courant supplémentaire intégrée au module LED.

Connexion de sortie

La sortie du pilote se connecte à la carte ou au module LED. La sélection des connecteurs, la polarité, le routage des fils et l'emplacement des bornes doivent correspondre aux exigences mécaniques et électriques de l'ensemble d'éclairage.

Protection et contrôle

Selon le produit, le pilote peut inclure une protection contre des conditions telles qu'une surintensité, une surtension ou une température excessive. La gradation et d’autres fonctions de contrôle peuvent également être incorporées. Ces fonctionnalités doivent être prises en charge par la conception du circuit plutôt que supposées être présentes sur chaque PCB de pilote de LED.

Le PCB connecte les composants qui remplissent ces fonctions. Sa disposition doit prendre en charge les chemins électriques requis tout en tenant compte des niveaux de courant, du placement des composants, de l'isolation, de la génération de chaleur et des contraintes de fabrication.

Pour cette raison, la conception du PCB du pilote de LED doit commencer par les exigences du circuit et tendre vers une carte pouvant être fabriquée, plutôt que de traiter le PCB comme un composant mécanique distinct.

Quelle est la différence entre un PCB de pilote de LED et un PCB de lumière LED ?

Le PCB du pilote de LED et le PCB de l'éclairage LED peuvent faire partie du même produit d'éclairage, mais ils effectuent des tâches différentes.

La carte pilote prend en charge l'électronique qui conditionne et régule la puissance. Le panneau lumineux LED transporte les LED qui produisent l’éclairage et assure leurs connexions électriques. Selon la conception, le panneau lumineux LED peut utiliser du FR-4, du MCPCB en aluminium ou une autre construction appropriée.

Dans un produit doté de cartes séparées, le pilote fournit la puissance électrique requise par le module LED. Les deux cartes doivent être compatibles en termes de courant de sortie, de plage de tension, de disposition des connecteurs et d'intégration mécanique.

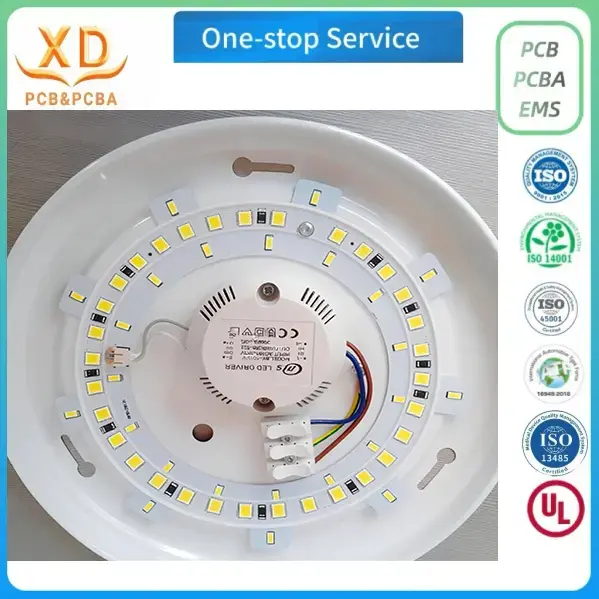

Par exemple, un downlight LED peut avoir un pilote positionné dans un boîtier séparé et un module LED monté sur une structure métallique de répartition de la chaleur. Le PCB du pilote et la carte LED ont des dispositions différentes car leurs composants et fonctions de fonctionnement diffèrent.

Une lampe compacte peut plutôt utiliser une conception intégrée dans laquelle le pilote et les circuits LED partagent un agencement physique plus étroitement connecté. Le fait que les fonctions soient placées sur des cartes séparées ou combinées dépend des exigences d'isolation électrique, de l'espace disponible, des conditions thermiques, des considérations d'assemblage et du coût du produit.

Ces configurations ne doivent pas être considérées comme interchangeables sans revoir la conception complète. L'intégration de circuits peut réduire le nombre d'assemblages séparés, mais elle peut également modifier les exigences de routage, d'espacement, thermiques et de facilité d'entretien.

Un chef de produit doit donc établir l'architecture électrique avant de finaliser la spécification du PCB. La question clé n’est pas simplement de savoir quel matériau de carte utiliser, mais comment chaque section de circuit contribue au fonctionnement du produit d’éclairage fini.

Pourquoi la conception des circuits imprimés des pilotes LED est-elle importante ?

Un circuit pilote peut être électriquement correct en principe et néanmoins rencontrer des problèmes lorsqu'il est transféré sur un PCB physique. La disposition de la carte détermine la manière dont les composants sont connectés, l'espace qu'ils occupent et la manière dont le circuit interagit avec le boîtier et le processus d'assemblage.

Une considération importante est le routage actuel. Les chemins à courant élevé peuvent nécessiter des dimensions de trace différentes de celles des connexions de signaux à faible courant. La largeur de cuivre appropriée dépend de facteurs tels que le courant, l'échauffement admissible, l'épaisseur du cuivre, la géométrie des traces et l'environnement thermique environnant. Une valeur universelle de largeur de trace ne peut pas remplacer un calcul spécifique à la conception.

Les alimentations à découpage introduisent des problèmes de configuration supplémentaires. Les boucles de courant haute fréquence, les nœuds de commutation et les signaux de rétroaction sensibles peuvent nécessiter un placement et un routage minutieux. De mauvais choix de configuration peuvent contribuer à des interférences électromagnétiques, à un couplage indésirable ou à un comportement instable du circuit.

L'espacement des composants est également important. La carte doit fournir un espace suffisant pour les corps des composants, les bornes, les connecteurs et l'équipement d'assemblage. Lorsque le circuit comprend des tensions dangereuses, les distances d'isolation et autres exigences liées à la sécurité doivent être établies conformément aux normes applicables et à la conception du produit.

L'intégration mécanique doit être envisagée en même temps. Un circuit imprimé de pilote peut nécessiter des trous de montage, un accès au connecteur, des fentes ou des dimensions de bord spécifiques pour s'insérer dans le boîtier. Le plan de la carte doit être examiné par rapport au boîtier réel plutôt que développé indépendamment.

La fabricabilité est un autre élément clé du processus de conception. Les composants doivent être positionnés de manière à prendre en charge la méthode d'assemblage prévue. Les composants à pas fin, les plots rapprochés, les contours inhabituels des cartes et l'accès restreint peuvent affecter la planification et l'inspection de la production.

Du point de vue d'un chef de produit, ces problèmes sont liés. Une modification de la disposition des composants peut affecter les dimensions de la carte, les données de fabrication, la conception du boîtier et la séquence d'assemblage. L'examen de la conception complète avant la fabrication permet d'identifier les conflits alors qu'ils sont encore relativement faciles à corriger.

Quel matériau convient à un PCB de pilote de LED ?

Le choix des matériaux dépend des exigences électriques, thermiques et mécaniques du circuit. Le matériau le plus approprié est celui qui répond aux spécifications de conception et peut être fabriqué de manière cohérente pour l'application prévue.

FR-4 est un stratifié époxy renforcé de fibres de verre couramment utilisé pour les cartes de circuits électroniques. Il prend en charge une large gamme de conceptions électroniques conventionnelles et est disponible en différentes épaisseurs et qualités de matériaux.

Pour un PCB de pilote de LED, le FR-4 peut convenir lorsque ses propriétés électriques, ses limites thermiques, ses caractéristiques d'isolation et sa résistance mécanique répondent aux exigences du circuit. La sélection finale doit encore tenir compte de la tension de fonctionnement, de la génération de chaleur des composants, des lignes de fuite et des distances de dégagement requises, ainsi que de l'environnement d'exploitation.

Un PCB à noyau métallique en aluminium a une construction différente. Il comprend généralement une couche de circuit conductrice en cuivre, une couche diélectrique électriquement isolante et une base en aluminium. La base en aluminium fournit un support mécanique et fait partie du chemin thermique depuis la couche de circuit vers la structure de montage de la carte.

Les MCPCB en aluminium sont fréquemment utilisés pour les modules de sources lumineuses LED où le transfert de chaleur est une considération de conception importante. Cependant, ils ne constituent pas automatiquement le choix préféré de tous les circuits. Le matériau doit être évalué par rapport aux exigences d'isolation du circuit, à la disposition des composants, à la conception électrique et aux conditions thermiques.

Dans certains produits d'éclairage, un circuit imprimé de pilote FR-4 et une carte LED en aluminium fonctionnent ensemble. Cette disposition permet à chaque conseil d’administration de remplir une fonction différente au sein du système global.

Xinda PCB répertorie le FR-4 pour sa carte PCB de pilote de LED et son substrat en aluminium pour son offre MCPCB. Cela constitue une base pour discuter des deux types de cartes dans le cadre d'un projet d'éclairage LED, mais la construction finale doit être confirmée pour la conception spécifique.

Lors du développement d'un PCB LED personnalisé, les acheteurs doivent éviter de choisir un matériau uniquement en fonction de son nom ou de son prix. Les spécifications de la carte doivent suivre les exigences du circuit et du produit d'éclairage complet.

Comment spécifier l’épaisseur du cuivre et celle des panneaux ?

L'épaisseur du cuivre et l'épaisseur du panneau fini sont deux spécifications distinctes. Les deux doivent être clairement définis dans les documents de fabrication car ils affectent différents aspects de la carte.

L'épaisseur du cuivre décrit la couche de cuivre conductrice. Cela influence la capacité de transport de courant du circuit, bien que les performances réelles dépendent également de la largeur de trace, de la distribution du courant, des conditions thermiques et de l'augmentation de température acceptable.

L'épaisseur de la carte finie fait référence à l'épaisseur totale de la structure PCB terminée. Cela affecte l'ajustement mécanique, l'espace disponible, les dispositions de montage et la compatibilité avec le boîtier.

Pour son pilote de LED personnalisé et son produit PCB en aluminium, Xinda PCB répertorie une épaisseur de carte de 1,0 à 2,5 mm et une épaisseur de cuivre de 1 à 2 onces. Les spécifications générales de traitement des PCB en aluminium offrent une gamme plus large de 0,4 à 3,0 mm d'épaisseur finie et de 1 à 6 onces d'épaisseur de cuivre.

Ces chiffres doivent être interprétés en fonction de la construction spécifique du produit. La gamme générale de traitement des PCB en aluminium ne s'applique pas automatiquement à chaque carte de pilote FR-4 ou à chaque combinaison possible de matériau et d'épaisseur.

Lors de la préparation d’une demande de devis, l’équipe d’ingénierie doit indiquer l’épaisseur finie requise et les spécifications du cuivre plutôt que de demander une carte standard générique. Si la conception est encore en cours de développement, le fabricant de PCB peut examiner les exigences proposées et confirmer si elles correspondent à la gamme de production disponible.

Le même principe s’applique à la largeur et à l’espacement des traces. Xinda PCB indique une largeur de trace minimale et un espacement des lignes de 0,15 mm dans ses spécifications générales de processus de PCB en aluminium. Il s'agit d'un paramètre de traitement déclaré et non d'une recommandation universelle pour les traces porteuses d'énergie. La conception réelle doit répondre à ses exigences électriques et de fabrication.

Une spécification complète réduit le risque que différents fournisseurs proposent des planches avec des constructions différentes. Il fournit également une base cohérente pour l’approbation des échantillons et les commandes répétées.

Quelles informations sont nécessaires pour un PCB de pilote de LED personnalisé ?

Un projet de PCB de pilote de LED personnalisé doit commencer par un ensemble clair de documents d'ingénierie et de fabrication. Les informations requises dépendent du stade de développement, mais plusieurs éléments sont particulièrement utiles lors de la préparation d’une conception pour la fabrication.

Exigences électriques

La documentation de conception doit identifier la source d'entrée prévue, les exigences de sortie et les conditions de fonctionnement pertinentes. Pour le circuit pilote, cela peut inclure les plages de tension, le courant cible, les caractéristiques de charge et toutes les fonctions de contrôle ou de protection requises.

Ces détails établissent le contexte électrique de la disposition de la carte. Sans eux, il est difficile d'évaluer si la disposition des composants et les chemins conducteurs répondent aux exigences prévues.

Données de fabrication des PCB

Les fichiers Gerber ou les données de fabrication équivalentes définissent les modèles de cuivre de la carte et d'autres couches de fabrication. Les fichiers de forage communiquent les emplacements et les tailles de trous requis. Un dessin mécanique doit montrer le contour, les dimensions, les caractéristiques de montage et les tolérances pertinentes.

Les fichiers doivent représenter la même révision de conception. En cas de conflit entre les données de dessin et de fabrication, la divergence doit être résolue avant le début de la production.

Informations sur les matériaux et l'empilement

Les spécifications du panneau doivent identifier le matériau prévu, la structure des couches, l'épaisseur finie et les exigences en matière de cuivre. Pour un panneau à âme métallique, l'isolation appropriée et la construction à base d'aluminium doivent également être confirmées.

Informations sur l'assemblage

Si le projet comprend l'assemblage de composants, le fabricant peut avoir besoin d'une nomenclature, de données de placement des composants et de dessins d'assemblage. L'acheteur doit confirmer quels services d'assemblage sont disponibles et quels matériaux ou fichiers doivent être fournis.

Exigences de commande et d’inspection

La demande doit indiquer la quantité d'échantillon, la quantité de production attendue, la finition de surface le cas échéant, les exigences de test et les attentes en matière d'emballage. Toutes dimensions critiques ou critères d’acceptation particuliers doivent être documentés à l’avance.

La fourniture de ces détails aide le fabricant de PCB à évaluer la demande avec plus de précision. Il permet également aux équipes d’ingénierie et d’achats de comparer les offres de manière cohérente.

Pour un service de conception de PCB LED personnalisé, une communication précoce est particulièrement précieuse lorsque le circuit est encore en cours de révision. Les questions concernant les fichiers manquants, les exigences en matière de matériaux ou les limites de fabrication sont plus faciles à résoudre avant que la carte n'entre en production.

Que faut-il vérifier avant que le premier échantillon de PCB soit approuvé ?

Un échantillon de prototype est l'occasion de vérifier si la carte fabriquée correspond à la conception publiée et peut passer à l'étape de développement suivante. L'évaluation doit être basée sur des exigences documentées plutôt que sur la seule apparence.

Commencez par les dimensions mécaniques. Vérifiez le contour de la carte, les trous de montage, les fentes et la position des connecteurs par rapport au dessin approuvé. Si le PCB doit s'insérer dans un boîtier spécifique, une vérification de l'ajustement physique peut révéler des interférences qui peuvent ne pas être apparentes dans le logiciel de conception.

Ensuite, passez en revue les exigences en matière de matériau et d’épaisseur. Confirmez que l'échantillon respecte les spécifications convenues et que l'état de surface de la carte est acceptable pour l'assemblage prévu.

Le modèle de circuit doit également être revu. L'inspection optique peut aider à identifier les défauts visibles, tandis que les tests électriques peuvent vérifier les exigences pertinentes en matière de continuité et d'isolation. Ces tests portent sur des aspects particuliers de la qualité des PCB ; ils ne remplacent pas les tests fonctionnels du driver LED complet.

Pour un pilote assemblé, des vérifications supplémentaires peuvent être nécessaires pour vérifier le placement des composants, les connexions électriques et le fonctionnement du circuit. L'évaluation exacte dépend des exigences du projet et des services d'assemblage inclus dans la commande.

Si l'échantillon révèle un problème, enregistrez la modification requise et mettez à jour les documents de conception pertinents. Le fabricant doit recevoir la révision approuvée avant de produire un autre échantillon ou de passer à la production en volume.

L'approbation de l'échantillon est un point de décision formel. Une fois que l'acheteur accepte la carte, les fichiers et spécifications approuvés doivent être conservés comme référence pour les commandes de fabrication ultérieures.

Comment la fabrication de PCB affecte-t-elle le développement de produits de pilotes LED ?

Les exigences de fabrication doivent être prises en compte lors de la conception plutôt qu’après la réalisation du circuit. Une mise en page qui fonctionne dans un prototype technique peut encore nécessiter des ajustements avant de pouvoir être produite de manière cohérente.

Par exemple, l'espacement des composants peut affecter l'accès et l'inspection des soudures. Un contour de planche comportant des découpes inhabituelles peut nécessiter un examen supplémentaire. Un motif de cuivre qui s'approche des limites minimales de trace ou d'espacement du fabricant peut nécessiter une confirmation avant sa publication.

Le processus de production dépend également de la construction du panneau. La préparation des matériaux, l'imagerie des circuits, la gravure, l'application du masque de soudure et la finition de surface doivent respecter les exigences du type de PCB sélectionné. Les méthodes d'inspection doivent être adaptées à la conception du panneau et aux critères d'acceptation spécifiés.

Xinda PCB répertorie l'inspection des matériaux entrants, la découpe, l'imagerie, la gravure, l'impression de masques de soudure, l'inspection AOI, les tests électriques, l'assurance qualité finale et l'emballage parmi ses opérations de fabrication de PCB en aluminium. Le processus spécifique et les contrôles applicables pour un PCB de pilote de LED doivent être confirmés par rapport à sa construction matérielle et aux exigences de commande.

Pour un chef de produit, la revue de fabrication n’est pas simplement une étape qualité finale. Il relie les spécifications de conception aux exigences pratiques de la production.

Une modification de l'épaisseur du panneau, du motif ou du matériau du cuivre peut affecter la conception mécanique, les dossiers de fabrication et le devis. Ces changements doivent être examinés dans le cadre du processus de développement du produit, avec un contrôle clair des révisions pour garantir que les équipes d'ingénierie, d'achat et de fabrication travaillent à partir des mêmes informations.

Un PCB de pilote de LED peut-il être personnalisé pour différents produits d'éclairage ?

Oui. Un PCB de pilote de LED peut être développé en fonction des exigences électriques et mécaniques d'un produit d'éclairage spécifique. Le degré de personnalisation dépend de la conception du circuit, des capacités de production et des informations dont dispose le fabricant.

Une ampoule compacte, un downlight commercial et un luminaire industriel peuvent nécessiter des dispositions de pilote différentes. Leurs exigences en matière d'alimentation, la disposition des composants, les dimensions du boîtier, la position des connecteurs et les environnements d'exploitation peuvent différer considérablement.

La personnalisation peut impliquer le contour de la carte, les trous de montage, l'épaisseur, les spécifications du cuivre, le routage du circuit et d'autres exigences de fabrication. Si le projet comprend un assemblage, le placement des composants et la documentation de l'assemblage devront peut-être également être définis.

Cependant, la personnalisation doit commencer par une exigence claire du produit. Changer la forme ou l'épaisseur de la carte ne rend pas automatiquement le circuit adapté à une condition de fonctionnement différente. Les performances électriques, les caractéristiques nominales des composants, l'isolation et les exigences applicables en matière de sécurité des produits doivent toujours être prises en compte par l'équipe de conception responsable.

Pour les acheteurs, le point de départ le plus efficace est de fournir au fabricant les fichiers de conception disponibles, les spécifications de carte requises, la quantité prévue et les questions techniques en suspens. Si la conception n’est pas finalisée, ces détails permettent d’identifier les décisions qui doivent être prises avant la production.

Xinda PCB accepte des échantillons personnalisés et des commandes en volume pour ses offres de PCB. Le matériau précis, la gamme de fabrication et les services d'assemblage disponibles doivent être confirmés lors de la discussion d'un projet de pilote LED spécifique.

Considérations finales pour le développement de circuits imprimés de pilotes LED

Un PCB de pilote de LED est plus qu'une plate-forme de montage pour composants électroniques. Il s'agit de la mise en œuvre physique d'un circuit qui doit fonctionner dans des limites électriques, mécaniques et de fabrication définies.

Une conception réussie commence par les exigences du pilote et de la charge LED. La disposition de la carte doit prendre en charge le circuit prévu, tandis que la sélection des matériaux, l'épaisseur du cuivre, l'épaisseur finie et les dimensions mécaniques doivent correspondre aux spécifications du produit.

Les informations sur la fabrication sont tout aussi importantes. Des dossiers de fabrication complets, des révisions de conception cohérentes et des exigences d'inspection clairement définies donnent au fabricant de PCB une base fiable pour la production. L'évaluation du prototype offre ensuite l'occasion de vérifier le tableau avant que le projet n'avance.

Pour les entreprises d’éclairage LED développant un nouveau produit ou révisant une conception existante, ces décisions doivent être prises ensemble plutôt que comme des tâches isolées. Une spécification claire améliore la communication entre les équipes d’ingénierie, d’achat et de fabrication et fournit une base solide pour une production répétée.

Xinda PCB propose des options de circuits imprimés qui incluent des cartes de commande de LED FR-4 et des MCPCB à substrat d'aluminium. Pour les exigences spécifiques au projet, les acheteurs peuvent consulter le PCB en aluminium du pilote LED personnalisé pour modules d'éclairage LED et confirmer les spécifications applicables avant de demander un devis.
