Comment choisir un PCB circulaire en aluminium à LED pour les downlights et les panneaux lumineux

Un PCB LED circulaire en aluminium doit faire plus que supporter un circuit LED. Il doit s'adapter au luminaire, prendre en charge la disposition des composants et répondre aux exigences électriques et mécaniques du produit fini. Pour les fabricants de downlights et de panneaux lumineux, le contour de la carte est souvent déterminé par le boîtier, mais d'autres décisions, notamment l'épaisseur, le poids du cuivre, les caractéristiques de montage et la finition de surface, affectent également la réussite de la conception en production.

Choisir une planche uniquement en fonction de son diamètre peut laisser des questions importantes sans réponse. Une conception peut s'adapter au boîtier mais laisser suffisamment de place pour les composants ou le matériel de montage. Une planche peut répondre aux exigences d'épaisseur nominale tout en entrant en conflit avec l'espace d'assemblage disponible. Il est préférable d'examiner ces détails avant de commander un prototype.

Ce guide couvre les principales considérations lors de la sélection d'un PCB LED circulaire en aluminium pour downlights et panneaux lumineux, des dimensions mécaniques aux données de fabrication. Il est destiné aux concepteurs de produits, aux fabricants d'éclairage et aux équipes d'achat qui ont besoin de transformer une exigence de conception en une spécification claire de PCB.

Commencez par le luminaire, pas par le catalogue de circuits imprimés

Le luminaire doit définir le point de départ pour la sélection du conseil d'administration. Avant de choisir un circuit imprimé circulaire en aluminium, vérifiez l'espace disponible à l'intérieur du luminaire, la manière dont le circuit sera fixé et la position des éventuelles pièces environnantes. Le réflecteur, le diffuseur, le pilote, les fixations et le boîtier peuvent tous affecter la zone utilisable.

Les downlights et les panneaux lumineux n'imposent pas toujours les mêmes exigences au tableau. Un downlight peut utiliser un PCB circulaire compact monté dans un réflecteur ou un boîtier dissipant la chaleur. Un panneau lumineux peut avoir une disposition interne différente, avec la carte LED positionnée autour ou derrière un composant optique. La disposition réelle varie selon le produit, de sorte que le PCB doit être conçu autour du luminaire plutôt que sélectionné à partir d'une hypothèse générale de taille.

Un dessin coté est plus fiable qu'une mesure prise à partir d'une photographie. Il doit indiquer le diamètre extérieur, les trous de montage, les découpes et toute autre caractéristique affectant l'ajustement. Si le tableau doit reposer contre une surface particulière, cette interface doit également être identifiée.

Il est utile de faire la distinction entre les dimensions nominales de la carte et les dimensions essentielles à l'assemblage. Par exemple, le diamètre extérieur peut avoir une certaine tolérance, tandis que la position du trou de montage peut devoir s'aligner étroitement avec un élément fixe dans le boîtier. Le marquage des dimensions critiques sur le dessin aide le fabricant de PCB à comprendre quels détails nécessitent une attention particulière.

Choisissez soigneusement le diamètre et le contour de la planche

Les cartes circulaires sont souvent utilisées lorsque le PCB doit suivre la forme d'un boîtier de lampe. Néanmoins, un contour rond ne doit pas être traité comme une simple spécification de diamètre. La carte peut également nécessiter des trous de vis, des fentes, des encoches ou des dégagements pour les fils et les connecteurs.

Lors de la confirmation du contour, vérifiez les détails suivants :

● Diamètre extérieur : confirmez l'espace disponible dans le luminaire et prévoyez la disposition de montage réelle.

● Trous de montage : indiquez les tailles, positions et tolérances des trous si nécessaire.

● Découpes et encoches : montrent les caractéristiques nécessaires pour dégager les nervures, les fils ou d'autres pièces du boîtier.

● Dégagement des composants : laissez de la place aux LED et autres composants sans interférer avec les fixations ou les structures environnantes.

● Accès à l'assemblage : déterminez si la carte peut être installée et sécurisée à l'aide de la méthode d'assemblage prévue.

Une carte qui tient sur un dessin peut toujours être difficile à assembler si une tête de vis chevauche un composant ou si un connecteur est trop près du bord. L'examen du PCB ainsi que du dessin du boîtier peut aider à détecter ces conflits avant la fabrication.

Le plan doit également être cohérent dans tous les fichiers de conception. Si le dessin mécanique montre un diamètre mais que les données de fabrication en définissent un autre, le fournisseur a besoin de précisions avant la production. Un plan clair et approuvé réduit le risque de recevoir des cartes qui correspondent à un fichier mais pas au luminaire prévu.

Faire correspondre l'épaisseur de la planche à l'espace disponible

L'épaisseur de la carte affecte à la fois l'ajustement physique et la construction du PCB. Pour un PCB LED circulaire en aluminium, l'épaisseur sélectionnée doit s'adapter au luminaire tout en répondant aux exigences mécaniques de la conception.

Xinda PCB répertorie une épaisseur de carte finie de 1,0 à 2,5 mm pour son PCB circulaire LED en aluminium personnalisé. Ses spécifications plus larges en matière de processus de PCB en aluminium couvrent des épaisseurs de panneaux finis allant de 0,4 mm à 3,0 mm . Ces figures décrivent différentes portées : la première est la gamme indiquée pour le produit présenté, tandis que la seconde est la gamme générale du processus.

La spécification finale doit être confirmée par rapport à la conception réelle. Une planche plus épaisse peut affecter la hauteur disponible pour les composants, le matériel de montage ou la surface de contact à l'intérieur du luminaire. Une carte plus fine peut ne pas convenir si la disposition mécanique nécessite un niveau de rigidité différent ou une interface de montage particulière. Le meilleur choix dépend de l’ensemble de l’assemblage et non de l’épaisseur prise isolément.

Lors de votre demande de devis, précisez l'épaisseur finie requise plutôt que de simplement demander un PCB en aluminium. Si la conception permet des alternatives, identifiez la plage acceptable et demandez au fournisseur de confirmer la faisabilité. C’est plus utile que de laisser le fabricant faire une hypothèse.

Sélectionnez l'épaisseur du cuivre autour des exigences du circuit

L'épaisseur du cuivre est une autre spécification qui doit suivre la conception électrique. Xinda PCB répertorie une épaisseur de cuivre de 1 à 2 onces pour le PCB circulaire en aluminium à LED présenté, tandis que la gamme générale de processus de PCB en aluminium est de 1 à 6 oz , selon la construction et la conception.

Le poids du cuivre doit être révisé ainsi que les exigences actuelles, la largeur des traces, l'espacement et la quantité d'espace de routage disponible. Une spécification de cuivre plus lourde n'améliore pas automatiquement chaque circuit, et elle ne doit pas être sélectionnée sans tenir compte des exigences de configuration et de fabrication.

Les fichiers de conception doivent communiquer clairement le modèle de circuit prévu. Si le circuit présente des traces étroites ou des caractéristiques rapprochées, ces zones doivent être vérifiées par rapport à la capacité de processus déclarée par le fabricant. Les spécifications générales du processus de Xinda PCB indiquent une largeur de trace minimale et un espacement des lignes de 0,15 mm. La faisabilité d'une conception spécifique dépend toujours de la construction complète de la carte et des données fournies pour la production.

Pour une nouvelle conception, il est judicieux de demander au fournisseur d'examiner les dossiers de fabrication avant le lancement de la commande. Cela donne aux deux parties la possibilité d'identifier des spécifications peu claires ou des problèmes de fabrication potentiels alors que les modifications sont encore gérables.

Comprendre le rôle de la base en aluminium

L'aluminium est largement utilisé dans les circuits imprimés d'éclairage LED car la base métallique peut aider à éloigner la chaleur de la zone du circuit. Dans un panneau circulaire, le matériau de base ne constitue qu’une partie de la conception globale. La couche diélectrique, le motif en cuivre, l'emplacement des LED et le contact entre le PCB et le luminaire influencent tous le résultat.

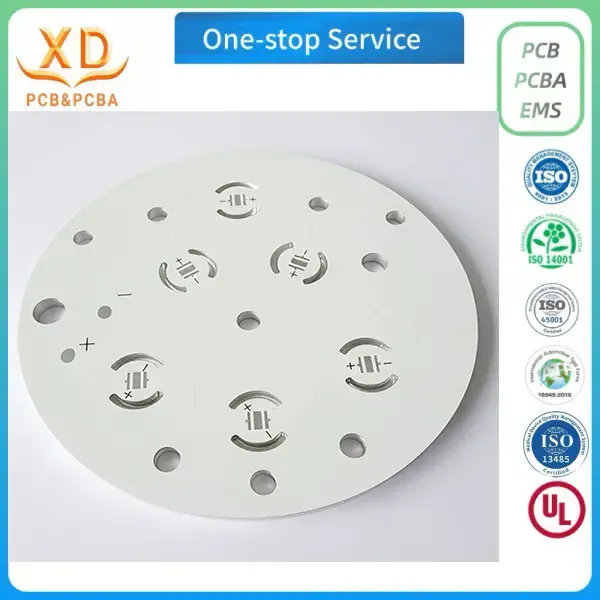

Le produit Xinda PCB présenté utilise un alliage d'aluminium 5052 . Il s'agit du matériau indiqué pour le produit et doit être spécifié lorsqu'il correspond aux exigences du projet. Si un projet nécessite un matériau ou une construction différent, cette exigence doit être discutée séparément plutôt que supposée être couverte par le produit présenté.

L'installation du tableau compte également. Un PCB monté contre une surface de transfert de chaleur appropriée peut se comporter différemment d'un PCB avec un contact limité ou une interface inégale. Les concepteurs doivent donc revoir la carte et son agencement de montage en tant que parties du même assemblage.

Pour cette raison, la sélection des matériaux ne doit pas remplacer la vérification de la conception d’éclairage terminée. Si la température de fonctionnement est importante pour l'application, la validation doit refléter le montage réel et les conditions de fonctionnement. Le fournisseur de PCB peut confirmer les détails de construction, tandis que l'équipe produit d'éclairage doit évaluer l'ensemble du système.

Planifiez la disposition des LED autour de la conception optique et mécanique

La disposition des LED n’affecte pas seulement l’apparence du circuit. Les positions des composants doivent correspondre à la conception optique, à la surface de carte disponible et aux caractéristiques mécaniques du luminaire. Sur un PCB circulaire, la disposition peut suivre un anneau, utiliser plusieurs groupes de LED ou adopter une autre disposition en fonction des besoins d'éclairage du produit.

La disposition du PCB doit laisser suffisamment d'espace pour les trous de montage et autres fonctionnalités. Il doit également tenir compte des dimensions des composants et des tolérances de placement. Si les LED sont positionnées trop près d’une découpe ou d’un bord, la conception peut devenir difficile à assembler ou entrer en conflit avec les pièces proches.

Pour les panneaux lumineux, la disposition des panneaux doit être prise en compte parallèlement au diffuseur ou au guide de lumière utilisé par le luminaire. Pour les downlights, la relation entre les positions des LED, le réflecteur et le boîtier peut affecter la distribution lumineuse finale. Il s'agit de considérations au niveau du produit, la disposition du PCB doit donc être revue avec les informations mécaniques et optiques pertinentes disponibles.

Si la conception utilise des connecteurs, des fils ou des composants électroniques supplémentaires, leurs emplacements doivent être inclus dans le dessin d'assemblage. Cela aide le fabricant à comprendre la configuration prévue et facilite l'identification des conflits potentiels avant la production des échantillons.

L'agencement doit également laisser de la place aux travaux pratiques de montage. Les composants doivent être placés là où les dispositions de montage et de câblage prévues peuvent les accueillir. Lorsque la carte présente un contour circulaire étroit, même un petit changement dans la position des composants peut affecter l'espace disponible pour une vis, un connecteur ou un dégagement sur les bords. Une révision de la configuration avec le dessin mécanique peut aider à identifier ces problèmes avant qu'ils ne conduisent à une carte révisée.

Vérifiez les tolérances et l'ajustement avant de finaliser la conception

Les dimensions nominales décrivent la taille prévue de la carte, mais les dessins de production doivent également indiquer le degré de variation acceptable. Cela est important lorsqu'un PCB circulaire doit s'insérer dans un boîtier moulé ou s'aligner avec des points de montage préexistants.

Toutes les dimensions ne nécessitent pas la même tolérance. Une petite variation dans une zone avec un dégagement généreux peut avoir peu d'effet sur l'assemblage, tandis qu'un trou qui doit s'aligner avec un poteau fixe peut être beaucoup plus critique. Identifiez les dimensions qui affectent directement l’ajustement et fournissez les tolérances requises là où elles sont importantes.

Il convient également de revoir la relation entre le PCB et les pièces qui l'entourent. Tenez compte de l'espace nécessaire pour les fixations, le câblage et les composants, ainsi que de toute restriction imposée par le réflecteur ou le couvercle. Si la carte est destinée à entrer en contact avec une autre surface, vérifiez que le dessin mécanique communique l'interface requise.

Avant d'approuver la conception, comparez le contour du PCB avec le dernier dessin du boîtier. Si le boîtier est encore en cours de révision, assurez-vous que les équipes PCB et mécaniques travaillent à partir de versions compatibles. Cette simple étape de coordination peut empêcher qu’une planche soit fabriquée à une dimension qui n’est plus valable.

Confirmez la finition de la surface avant de commander

La finition de surface fait partie des spécifications de fabrication et doit être sélectionnée en gardant à l'esprit le processus de conception et d'assemblage de la carte. Les options générales de traitement des PCB en aluminium de Xinda PCB incluent OSP, HASL, l'or par immersion, l'étain par immersion sans plomb et l'argent par immersion.

Ces finitions ne doivent pas être considérées comme des choix interchangeables pour chaque projet. L'option appropriée dépend de la conception, des exigences d'assemblage des composants et des critères d'acceptation du client. Si le PCB doit être assemblé avec des composants électroniques, la finition sélectionnée doit être confirmée comme étant adaptée au processus d'assemblage prévu.

La demande de devis doit nommer la finition requise ou demander au fabricant d'examiner les options par rapport à l'application. Ne pas préciser la finition peut conduire à des hypothèses différentes entre les fournisseurs, rendant les devis plus difficiles à comparer.

Si un projet a une conception approuvée existante, gardez la finition de surface conforme à cette spécification à moins qu'un changement n'ait été examiné et accepté. Ceci est particulièrement utile lors du passage d’échantillons prototypes à une production répétée.

Quelles informations de fabrication devez-vous envoyer ?

Un fournisseur peut évaluer avec plus de précision un PCB circulaire LED en aluminium personnalisé lorsque la demande comprend des informations électriques et mécaniques. Une photographie du produit peut aider à expliquer l’utilisation prévue, mais elle ne fournit pas suffisamment de détails pour la fabrication à elle seule.

Un package de conception pratique comprend normalement :

Si la commande comprend l'assemblage de composants, fournissez également la nomenclature, les données de placement et le dessin d'assemblage. Ces documents permettent de distinguer une commande de PCB nu d'une demande de circuit imprimé assemblé.

Le contrôle des révisions est important lorsque les fichiers sont mis à jour pendant le développement. Identifiez clairement la version actuelle et assurez-vous que les données de dessin et de fabrication décrivent la même conception. Si des dimensions ou des exigences sont encore en cours d’examen, indiquez-le avant de demander un devis de production.

Vérifier les limites générales du processus par rapport à la conception réelle

Une spécification de processus publiée aide les acheteurs à comprendre la gamme qu'un fabricant peut prendre en charge, mais elle ne doit pas être interprétée comme une garantie que chaque combinaison de dimensions, de matériaux et de caractéristiques de circuit peut être produite sans examen.

Les spécifications générales des PCB en aluminium de Xinda PCB indiquent une taille de traitement maximale de 120 cm × 60 cm , une épaisseur de cuivre de 1 à 6 oz , une épaisseur de carte finie de 0,4 à 3,0 mm et une largeur de trace minimale et un espacement des lignes de 0,15 mm . Le PCB circulaire en aluminium à LED présenté a une plage indiquée plus spécifique de 1,0 à 2,5 mm d'épaisseur finie et de 1 à 2 onces d'épaisseur de cuivre.

Lorsqu'une conception utilise une combinaison d'espacements serrés, de découpes inhabituelles, d'épaisseurs spécifiques ou d'autres contraintes, envoyez les fichiers de fabrication réels pour examen. Le fournisseur peut alors confirmer si la construction demandée correspond au processus prévu et identifier les points qui nécessitent des éclaircissements.

Cette revue est particulièrement utile pour les formes personnalisées. Un contour circulaire peut être simple, mais la combinaison de trous, d'encoches, de tracés et de positions de composants peut rendre une conception différente d'une autre. Confirmer la faisabilité avant la production permet d’éviter des modifications inutiles après la réalisation des échantillons.

Examiner les exigences électriques parallèlement à la conception mécanique

L'ajustement mécanique n'est qu'une partie d'une sélection réussie de PCB. Le circuit doit également correspondre aux exigences électriques établies par la conception du produit d'éclairage. La demande actuelle, la géométrie des traces et la disposition des composants doivent être considérées ensemble plutôt que traitées comme des décisions distinctes.

Le fabricant de PCB a besoin de données de fabrication précises pour produire le modèle de circuit prévu. L'équipe produit doit s'assurer que les fichiers reflètent la conception approuvée et que toutes les exigences particulières ont été documentées. Si le circuit est en cours de révision, les derniers fichiers doivent remplacer les versions obsolètes avant la passation de la commande.

Les tests doivent être discutés en termes de caractéristiques qui doivent être vérifiées. Les tests électriques peuvent couvrir la continuité et l'isolation selon la méthode de test convenue, tandis que l'inspection visuelle porte sur les caractéristiques visibles du circuit fabriqué. Ni l’un ni l’autre ne doit être supposé pour vérifier les performances du luminaire LED complet.

Pour une nouvelle conception d'éclairage, l'équipe produit doit établir ce qui doit être validé au niveau du PCB et ce qui doit être vérifié après l'installation dans la lampe. Cette distinction permet d'éviter de s'appuyer sur une inspection du panneau pour répondre à des questions qui ne peuvent être évaluées que dans le produit assemblé.

Évitez les problèmes courants lors de la sélection des PCB

De nombreux problèmes évitables surviennent parce qu’une exigence a été supposée plutôt que confirmée. Quelques contrôles lors de la revue de conception peuvent rendre le processus de commande plus prévisible.

Choisir la planche uniquement par diamètre. Le diamètre extérieur peut être correct, mais les trous de montage, les découpes ou les dégagements des composants peuvent toujours entrer en conflit avec le luminaire. Examinez le contour complet et le dessin d’assemblage avant de publier la conception.

Utiliser une spécification générale au lieu de la construction requise. La large gamme de processus d'un fournisseur ne définit pas automatiquement la construction d'un produit particulier. Indiquez l'alliage d'aluminium requis, l'épaisseur finie, l'épaisseur du cuivre et la finition de surface dans l'enquête.

Laisser les tolérances critiques indéfinies. Si une dimension détermine si la planche s'adapte ou s'aligne avec une autre pièce, indiquez la tolérance nécessaire. Évitez d'appliquer des tolérances inutilement strictes à chaque fonction lorsque seules certaines dimensions affectent l'assemblage.

Envoi de fichiers de fabrication incohérents. Un dossier de dessins et de fabrication décrivant différentes versions peut entraîner des retards ou une production incorrecte. Confirmez la révision actuelle et résolvez les divergences avant de commander.

En supposant que tous les fournisseurs citent la même portée. Un devis peut couvrir la fabrication de cartes nues, tandis qu'un autre inclut des services supplémentaires. Confirmez les livrables, les exigences d’inspection et tout travail d’assemblage avant de comparer les prix.

Ces contrôles ne remplacent pas l'examen technique, mais ils contribuent à rendre les exigences plus claires tant pour le client que pour le fabricant.

Vérifier un prototype avant de lancer l'ordre de fabrication

Les échantillons de prototypes donnent à l'équipe d'éclairage la possibilité de confirmer l'ajustement mécanique et de comparer la carte fabriquée avec la conception approuvée. L'examen ne devrait pas se limiter à déterminer si le PCB semble correct.

Vérifiez que la carte s'adapte au boîtier, que les trous de montage sont alignés et que les composants disposent de l'espace requis. Vérifiez le matériau et l’épaisseur par rapport aux spécifications convenues. Si des vérifications électriques ou fonctionnelles sont nécessaires, confirmez que les tests pertinents ont été effectués et examinés.

Toute modification demandée doit être enregistrée dans les fichiers de conception avant le lancement de l'ordre de fabrication. Un contour révisé, un trou déplacé ou un modèle de cuivre modifié doit être reflété dans le package de fabrication approuvé. Dans le cas contraire, le fournisseur pourra produire le lot suivant en utilisant une version antérieure.

Une fois qu’un échantillon est approuvé, conservez les fichiers et spécifications correspondants comme référence de production. Cela facilite la gestion des commandes répétées et donne à l'acheteur et au fournisseur une base commune pour vérifier les livraisons futures.

Choisir un fournisseur pour les PCB circulaires personnalisés en aluminium à LED

La sélection du fournisseur ne doit pas se limiter au prix unitaire indiqué. Les acheteurs doivent savoir si le fabricant peut prendre en charge la construction de cartes requise, examiner les fichiers fournis et expliquer la portée de son processus d'inspection.

Avant de passer une commande, confirmez par écrit le matériau, l’épaisseur finie, les spécifications du cuivre, la finition de surface et les exigences dimensionnelles. Demandez quelles étapes d’inspection sont incluses et quels critères d’acceptation seront utilisés. Si des échantillons sont nécessaires, clarifiez la quantité d’échantillons, le processus d’approbation et la manière dont les modifications approuvées seront mises en production.

Xinda PCB propose une fabrication de circuits imprimés en aluminium sur mesure pour les applications d'éclairage LED, y compris des cartes circulaires en aluminium pour les downlights et les panneaux lumineux. Son produit phare utilise un alliage d'aluminium 5052, avec une épaisseur de panneau fini déclarée de 1,0 à 2,5 mm et une épaisseur de cuivre de 1 à 2 onces. Les échantillons personnalisés et les commandes en volume sont acceptés.

Pour un devis, fournissez les dimensions de la carte requises, les fichiers de fabrication, les spécifications des matériaux et du cuivre, la finition de surface et la quantité. Si la conception comporte des exigences particulières en matière de montage ou d'assemblage, incluez le dessin correspondant et expliquez quelles dimensions sont critiques.

Les informations sur le produit sont disponibles sur www.xdpcba.com . Les demandes de renseignements sur les projets peuvent être envoyées à bluesky@xdpcba.com ou Sales10@xdpcba.com .

Une spécification claire facilite la commande de PCB personnalisés

Le choix d'un PCB LED circulaire en aluminium est une décision de conception qui relie le luminaire au processus de fabrication. Le contour de la carte doit s'adapter au boîtier, l'épaisseur et la construction en cuivre doivent correspondre aux exigences et les fichiers doivent communiquer sans ambiguïté la conception prévue.

Une spécification complète donne au fournisseur une base solide pour l'offre et aide l'équipe produit à examiner les échantillons par rapport aux exigences réelles. Lorsque la conception, les données de fabrication et les critères d'acceptation sont alignés, il devient plus facile de passer d'un prototype initial à des commandes répétées avec moins de révisions évitables.

Pour les projets de downlights et de panneaux lumineux, commencez par les dimensions du luminaire et la disposition de montage, confirmez la construction du panneau et faites examiner les fichiers de fabrication avant la production. Ces étapes aident à garder la sélection des PCB pratique et le processus de commande clair.
